概 述：

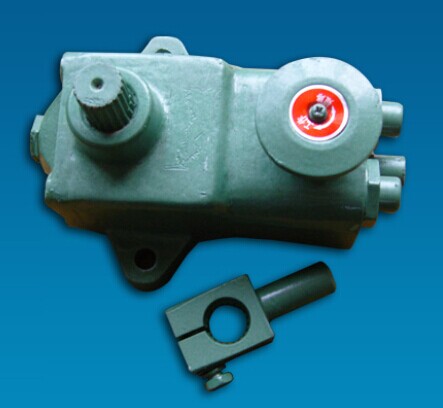

DFS系列手動泵是在引進國外樣機的基礎上創新研制的新型液壓元件。它廣泛運用在各種武器裝備、工程機械、起重運輸車輛、鐵道作業機具、治金采礦設備以及各類液壓機具的液壓系統，用作手動液壓源或應急液壓源，還可作液壓泵、潤滑泵、試壓泵、供油泵；特別適用于缺少機電動力和需要節能的場合。 DFS系列手動泵按有關專業技術規范設計，完全符合標準化、系列化、通用化要求。其特點是將柱塞泵、方向控制轉閥以及貯油罐等部件組成整體、結構新穎緊湊、系統功能完善、工作壓力高、流量大、重量輕、性能可靠，使用方便靈活。
DFS系列手動泵結構：

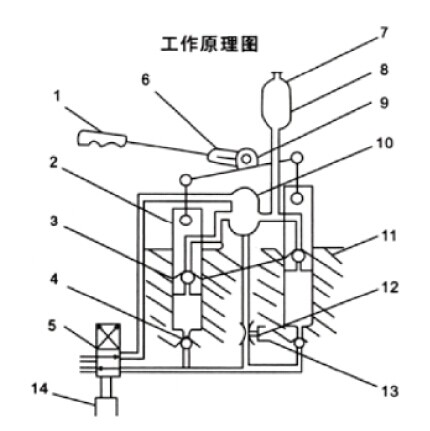

如圖所示。手動泵來自于人力操作，手柄桿（1）插入搖桿（6）可繞樞軸（9）的軸線作往復搖動，搖桿（6）和樞軸（9）用三角花鍵聯接。因此，搖桿（6）可裝在樞軸（9）聯接部位的任意徑向方向，以便手動桿（1）的操作。 泵體（11）內裝有兩個并列柱塞（2），在各自的柱塞孔上下運動，其密封結構為O型擋圈結合密封。當柱塞（2）下降時，工作腔內的油被壓出單向閥（4），然后經方向控制轉閥（5）分配到所需要的液壓裝置中去。該轉閥為二位四通結構，其手柄（14）的轉角為9°。卸荷閥（12）實際上是一個球式“短路”閥。當松開手輪（13）時，可使手動泵輸出的壓力油“短路”卸壓，當調節手輪（13）的開啟程度時，可控制液壓裝置的返程速度或隨時鎖定液壓裝置。
由此可見：該手動泵的功用有下列幾種：
（1）控制一個雙作用式液壓缸（液壓馬達）雙向工作；
（2）控制二個單作用式液壓缸（液壓馬達）工作；
（3）對某液壓裝置進行應急供油并控制一個單作用式液壓缸（液壓馬達）；
（4）對二個液壓裝置進行應急供油。
